| RA9SVY | Дата: Вторник, 29.03.2016, 16:32 | Сообщение # 661 |
|
Лейтенант
Группа: Пользователи
Сообщений: 55
Статус: Offline
| Цитата rx9cdr (  ) замкнутые по постоянному току антенны, т.е. квадраты, треугольники и прочие рамки
Почему-то его забывают привести в пример.
Если точнее - слегка укороченный заземлённый вертикал с бета-согласованием, которое и обеспечивает замыкание по постоянному току. Таким же свойством обладает заземлённый вертикал с гамма-согласованием.
Ещё добавлю, что минимум шума получается при настройке антенны в резонанс и правильном согласовании.
Сергей
|
| |
| |
| Торонтини | Дата: Вторник, 29.03.2016, 18:01 | Сообщение # 662 |
|
Лейтенант
Группа: Пользователи
Сообщений: 50
Статус: Offline
| Цитата rx9cdr ( ) Лично я, выбрал первый вариант - горизонтальные вибраторы на максимально возможной высоте.
Сообщение отредактировал RZ9CJ - Вторник, 29.03.2016, 21:38 |
| |
| |
| RZ9CJ | Дата: Вторник, 29.03.2016, 22:28 | Сообщение # 663 |
 Генералиссимус
Группа: Администраторы
Сообщений: 6786
Статус: Offline
| Цитата Торонтини ( ) из первого поста этой темы?
Цитата rx9cdr ( ) горизонтальные вибраторы
Сергей
Теория-это опыт миллионов людей,
выраженный в сжатой форме
|
| |
| |
| RZ9CJ | Дата: Среда, 30.03.2016, 12:39 | Сообщение # 664 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 6786
Статус: Offline
| Даже ..... не знаю ,как к этому относиться......
Пришло письмо из Англии (не буду называть,от кого),
там размеры ОЦФ с первой страницы этой ветки ,
добавлен конденсатор и написано ...типа
автор не известен.
Как перевести
unknown source
Неизвестный источник....капец какой то.
Вот эти размеры
Вот что я выкладывал в 2011 г.
Попросил прямую ссылку - откуда взяты эти размеры.
Сергей
Теория-это опыт миллионов людей,
выраженный в сжатой форме
Сообщение отредактировал RZ9CJ - Среда, 30.03.2016, 12:55 |
| |
| |
| Торонтини | Дата: Среда, 30.03.2016, 20:56 | Сообщение # 665 |
|
Лейтенант
Группа: Пользователи
Сообщений: 50
Статус: Offline
| Цитата RZ9CJ ( ) Неизвестный источник....капец какой то. |
| |
| |
| sv1966 | Дата: Среда, 30.03.2016, 21:36 | Сообщение # 666 |
|
Сержант
Группа: Пользователи
Сообщений: 10
Статус: Offline
| Цитата RZ9CJ ( ) Неизвестный источник....капец какой то.  А мы то как раз знаем чья песня...
Сообщение отредактировал sv1966 - Среда, 30.03.2016, 21:36 |
| |
| |
| RZ9CJ | Дата: Четверг, 31.03.2016, 10:11 | Сообщение # 667 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 6786
Статус: Offline
| Так это ладно бы первый раз.....
вот тут уважаемая фирма
Мир радио - без моего согласия
мой позывной в рекламных
целях использует
http://mirradio.ru/manual/DeltaRZ9CJ.pdf
Меня люди спрашивают - типа антенна в
продаже а я и не знаю кто ,где продает.....
Даже никаких разрешений ни кто не спрашивал...
Сергей
Теория-это опыт миллионов людей,
выраженный в сжатой форме
Сообщение отредактировал RZ9CJ - Четверг, 31.03.2016, 10:19 |
| |
| |
| san_s | Дата: Пятница, 01.04.2016, 13:18 | Сообщение # 668 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Нашел интересную, по крайней мере для себя, антенну (смотрите ниже). Но нигде не встретил отзывов о ней.
Кто нибудь что нибудь слышал о такой антенне? И вообще она будет работать?
Небольшая, компактная антенна для загородного дома или таун хауза
Четырехдиапазонный Windom от K1POO 40-20-15-10м.
(предложен 1996 - Richard Formato - K1POO). Размеры плеч 3.65 и 17.38м.
Вложение:

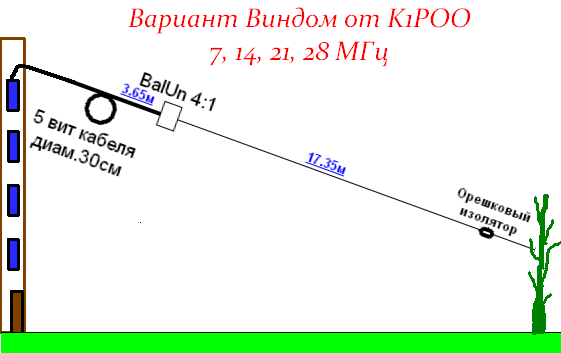

Комментарий к файлу: OCF K1POO (вариант CityWindom)
var_k1poo.gif [ 16.41 Кб | Просмотров: 5827 ]
OCF диполь от K1POO 40-20-15-10м КСВ - 20-15-10м меньше 2, на 40м меньше 3. Настройка - длиной большего
плеча. (Вообще, компьютер подсказывает, что размеры короткого могут
колебаться от 3.65 до 4.2м, но общая длина "веревки" 21м).
Чтобы OCF-диполь "строился", нужно устройство подавления тока оплётки:
ферритовые защёлки (20шт.) и запорный дроссель как в теме Простые многодиапазонные КВ антенны на CQham.RU.
Ссылку нашел http://www.qth.spb.ru/forum....;t=9850
|
| |
| |
| RZ9CJ | Дата: Пятница, 01.04.2016, 14:45 | Сообщение # 669 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 6786
Статус: Offline
| То,что ОЦФ с коротким плечом 4 м работает - многократно проверено в этой теме.
То,что ОЦФ с запиткой с конца работает - многократно проверено в City Wimdom.
Чисто теоретически никаких подводных камней нет.
Сейчас весна - тепло. Есть возможность попробовать и сообщить сюда в ветку
о результатах.
Сергей
Теория-это опыт миллионов людей,
выраженный в сжатой форме
Сообщение отредактировал RZ9CJ - Пятница, 01.04.2016, 14:55 |
| |
| |
| san_s | Дата: Пятница, 01.04.2016, 16:42 | Сообщение # 670 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Вот еще вопрос мучает уже долго. Купить кольца марки НН проблема. Пришлось купить кольца НМ. Отзывы по кольцам НМ самые противоречивые. Кто-то ставил кольца НМ на трансформатор и на запорный дроссель? Работают? К сожалению, приборов нет, нечем проверить.
|
| |
| |
| Торонтини | Дата: Пятница, 01.04.2016, 19:35 | Сообщение # 671 |
|
Лейтенант
Группа: Пользователи
Сообщений: 50
Статус: Offline
| Цитата san_s ( ) Кто-то ставил кольца НМ |
| |
| |
| RZ9CJ | Дата: Суббота, 02.04.2016, 00:06 | Сообщение # 672 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 6786
Статус: Offline
| Цитата san_s ( ) НМ. Цитата Торонтини ( ) НМ
Один хороший человек подарил мне коробку колец НМ,
так я все на них и делаю.
Сергей
Теория-это опыт миллионов людей,
выраженный в сжатой форме
|
| |
| |
| Торонтини | Дата: Суббота, 02.04.2016, 00:22 | Сообщение # 673 |
|
Лейтенант
Группа: Пользователи
Сообщений: 50
Статус: Offline
| Цитата RZ9CJ ( ) все на них и делаю |
| |
| |
| kenwood2 | Дата: Суббота, 02.04.2016, 21:01 | Сообщение # 674 |
|
Сержант
Группа: Пользователи
Сообщений: 20
Статус: Offline
| Цитата san_s ( ) Чтобы OCF-диполь "строился", нужно устройство подавления тока оплётки:ферритовые защёлки (20шт.) и запорный дроссель как в теме Простые многодиапазонные КВ антенны на CQham.RU.
Это уже давно воплощено в жизнь и продаётся (НЕ РЕКЛАМА ) тут:
http://www.radial.ru/faq/texts/cw80100/
без участка 21 МГц
Максим R2AMQ
Сообщение отредактировал kenwood2 - Суббота, 02.04.2016, 21:07 |
| |
| |
| Aleks077 | Дата: Пятница, 29.04.2016, 12:58 | Сообщение # 675 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Сергей, добрый день.
Собираюсь поставить ОЦФ 55+29 м. из первого поста. По этому варианту очень мало отзывов в теме, видно из за длины. Все делают, в основном, первую. Я не силён в моделировании антенн. Есть ряд вопросов, помогите, если сможете.
Итак, ОЦФ будет 55+29 метров, мачта 12,5 М. дюраль, Плечи опущены в виде перевёрнутой В, так получается, часный сектор, Постараюсь их зацепить повыше, но не менее 3-5 м. Материал антенны - полевик 3+4. Кабель РК50-7-11, но приемлима и запитка полевиком, если от этого не пострадает КСВ и характеристики антенны. Земля на участке чернозём. Такую длину выбрал Т.К. участок позволяет её разместить и надеюсь, что она будет нормально работать на 3,5-7-14Мгц. Может сносно на 1,8 для не дальних. На более высокие частоты если получится - хорошо, если нет - не беда, всёравно планируется установка других антенн, или рамок или многоэлементных направленных. В основном эту антенну планирую пользовать на 3,5 Т.К. высоко для дельты подняться не могу. Но и на 7-14 тоже планирую активно её пользовать пока ничего другого нет. Можно ли смоделировать эту антенну по моим даным, изменятся ли размеры от наклона лучей к земле и входное сопротивление? Нужно ли изолировать мачту от земли или это не важно? Можно ли запитать полевиком без ухудшения характеристик? Или лучше всётаки кабелем? Как она предположительно будет работать на 3,5-7-14? Мощность пока у меня маленькая, трансивер SW. Но это пока. Трансформатор буду делать из рассчёта 250-300 Вт. Больше, думаю из старого опыта, излучать не целесообразно.
С ув. Александр
