Проект БРЭК-1200
RN9RQДата: Суббота, 22.02.2025, 15:52 | Сообщение # 1
Лейтенант
Группа: Администраторы
Сообщений: 40
Статус: Offline
Лицензирование по CC BY-NC-SA 4.0
Дополнительное ограничение^ запрещена публикация  материала либо его отдельных составляющих частей в любом виде на сайте и форумах cqham.ru

В общем начинаю тему уже публичную.
Решил, базовой платформой сделать этот форум.
В общем в мыслях есть спроектировать свое железо к чипу BEKEN4819, максимально доступное,  легкое в сборке и недорогое.
Этот чип стоит в Кваншенге К5 кстати, работает на 1200 в ЧМ,  есть возможность принимать в SSB (без выделения боковой полосы), передавать в CW и DSB.
На прием тракт МШУ на базе TQP3M9009 и подобные, на передачу SBB5089 или аналог Yg602020 и TQP7M9103. На выходе будет чуть более одного ватта.  Коммутация p-i-n диодами, отдельный приемный вход.
в качестве контроллера Raspberry pi pico.
Экран обычный типа 2004,  управление только кнопочное (дешевые механические энкодеры постоянно менять, а  оптика для устройства слишком дорогое удовольствие), но кнопок управления решил не жалеть.

На аднный момент накидана структурная схема,  аналоговая часть  отработана отдельными узлами  за исключением коммутации.

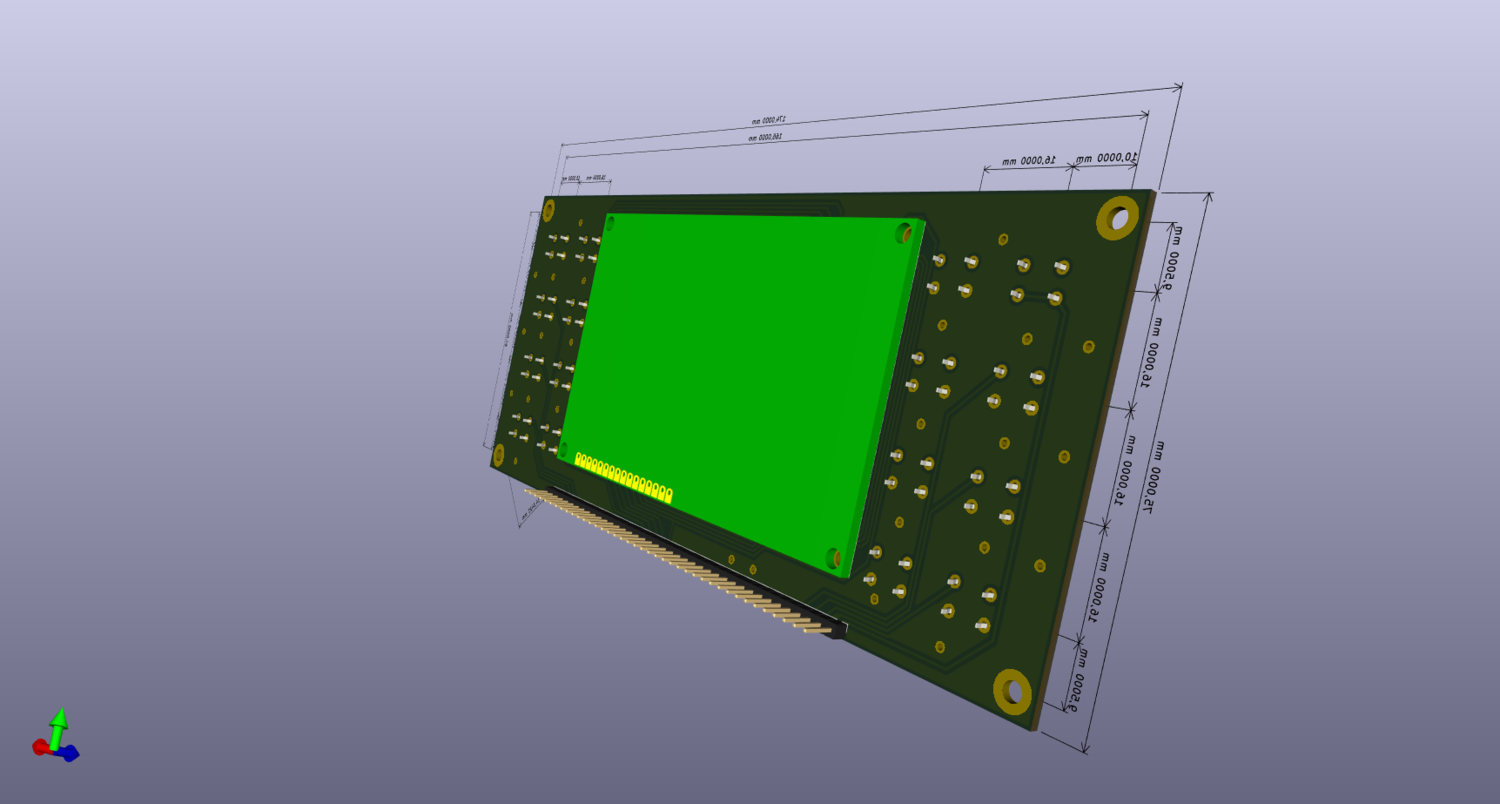

В первом приближении  создал схему и печатную плату передней панели.
Прикрепления: 6038812.png (485.4 Kb) · 2978074.png (207.9 Kb) · vyvod.pdf (56.0 Kb)


de RN9RQ

Сообщение отредактировал RN9RQ - Суббота, 22.02.2025, 18:28

RN9RQДата: Суббота, 22.02.2025, 16:34 | Сообщение # 2
Лейтенант
Группа: Администраторы
Сообщений: 40
Статус: Offline
По разъемам на задней панели:
ANT SMA - основной вход антенны
RX SMA - приемный вход, если нужен раздельный тракт
Uпит  5.5х2.1 питание
Джек 3.5 микрофон
Джек 3.5 наушники
Джек 3.5 тангента
Джек 3.5 линейный вход/выход для цифровых мод.
Джек 3.5 ключ
RCA - педаль
RCA - управление внешним усилителем
USB от  распберри - управление с компа
Прикрепления: 6815425.png (193.7 Kb) · brek_1200_v1_0.zip (229.8 Kb)


de RN9RQ

Сообщение отредактировал RN9RQ - Суббота, 22.02.2025, 16:39
